30种除尘设备原理图

一、过滤式除尘器

袋式除尘器的形式、种类很多，按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三类； 按过滤方式可以分为内过滤式和外过滤式两类；按进出口的位置不同可分为下进风和上进风两类。

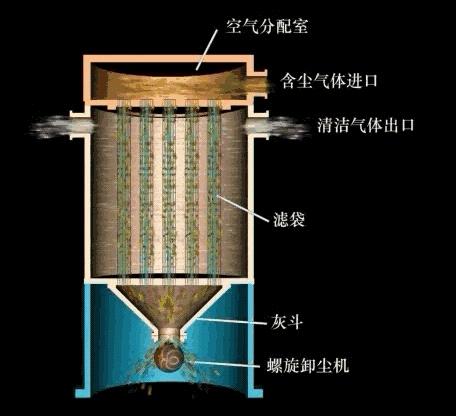

1、袋式除尘器

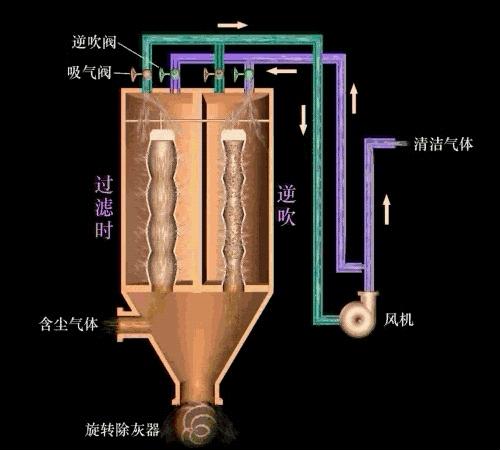

2、脉冲喷吹清灰方式

3、机械清灰式

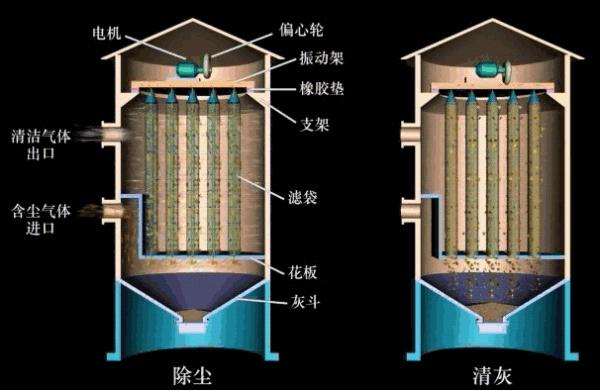

▲三种振动方式

(a) 为水平振动，有顶部和中部振动两种；

(b) 为垂直振动，它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰；

(c) 为扭曲振动，它利用机械传动装置定期将滤袋扭转一定角度，使尘粒脱落。

4、内外滤式

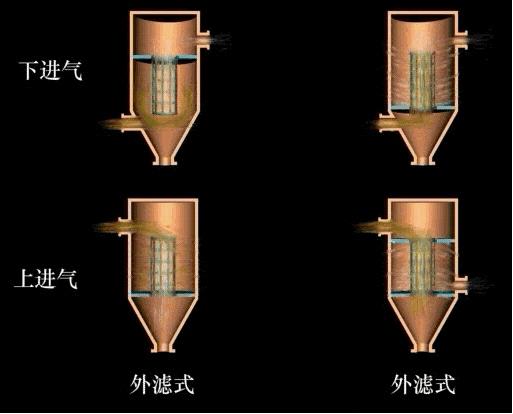

5、上进风和下进风式

二、电除尘式除尘器

1、按除尘器的形式分类，按除尘器的形式分为管式电除尘器和板式电除尘器。

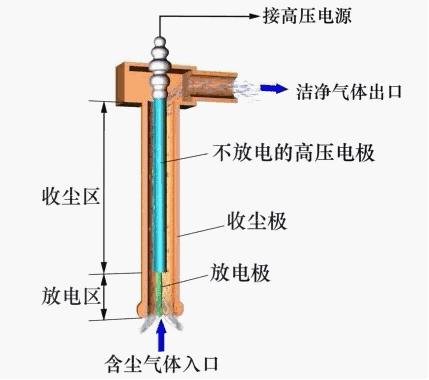

(1) 管式电除尘器

(2) 板式电除尘器

2、按除尘板和电晕极的不同配置分类

按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器。

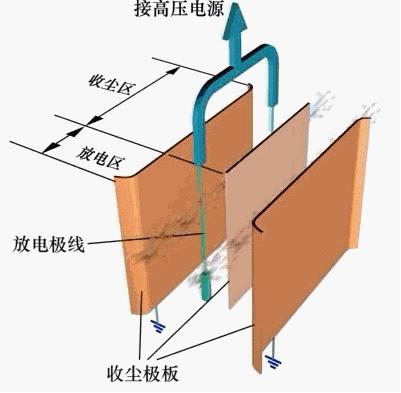

(1) 单区电除尘器

(2) 双区电除尘器

3、按电极清灰方式不同分类

按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。

(1) 湿式电除尘器

(2) 干式电除尘器

在干燥状态下捕集烟气中的粉尘，沉积在除尘板上的粉尘借助机械振打清灰的除尘器称为干式电除尘器。

(3) 雾状粒子电捕集器

这种电除尘器捕集像硫酸雾，焦油雾那样的液滴，捕集后呈液态流下并除去，它也是属于湿式电除尘器的范畴。

(4) 半湿式电除尘器

吸取干式和湿式电收尘器的优点，出现了干、湿混合式电除尘器，也称半湿式电除尘器，高温烟气先经干式除尘室，再经湿式除尘室后经烟囱排出。

湿式除尘室的洗涤水可以循环使用，排出的泥浆，经浓缩池用泥浆泵送人干燥机烘干，烘干后的粉尘进入干式除尘室的灰斗排出。

4、按气体在电除尘器内的运动方向分类

按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。

(1) 立式电除尘器

气体在电除尘器内自下而上作垂直运动的称为立式电除尘器。这种电除尘器适用于气体流量小，收尘效率要求不高及粉尘性质易于捕集和安装场地较狭窄的情况。

(2) 卧式电除尘器

气体在电除尘器内沿水平方向运动的称为卧式电除尘。

三、机械式除尘器

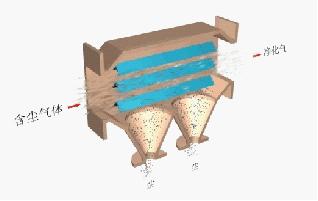

1、重力沉降室

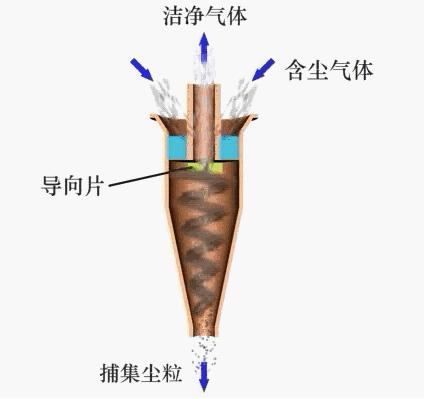

2、旋风分离器

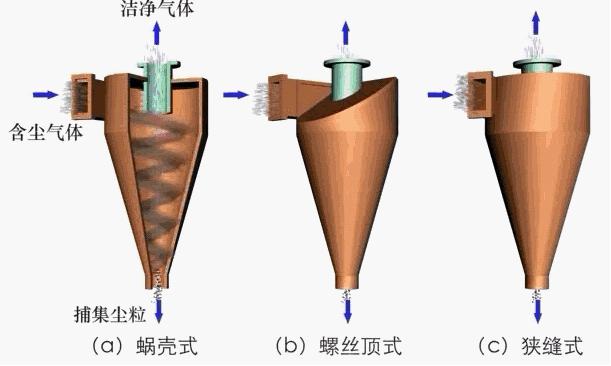

按气流导人情况分为切向导人或轴向导入；气流进入旋风分离器后的流动路线又有反转、直流及带二次风的不同形式。

按其性能分为：

(1) 高效率旋风分离器 ，其筒体直径较小，用来分离较细的粉尘，其效率在95% 以上。

(2) 高流量旋风分离器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50%～80%。

(3) 介于上述两者之间的通用旋风分离器，用于处理适当的中等气体流量，其除尘效率为80%～95%。

四、湿式除尘器

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中，尘粒通过几种方法长成大的颗粒。

按其结构来分有以下几种：

1、重力喷雾湿式除尘器

2、旋风式湿式除尘器

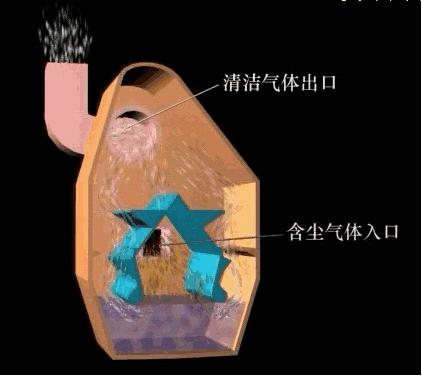

3、自激式湿式除尘器

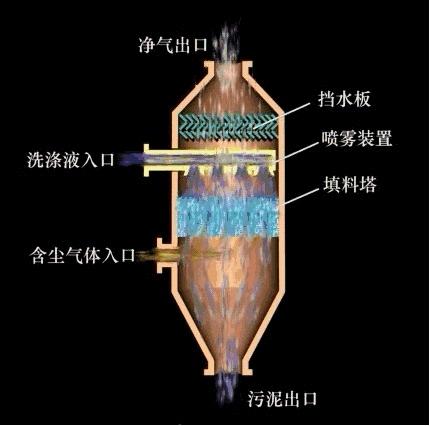

4、填料式湿式除尘器

5、泡沫式湿式除尘器

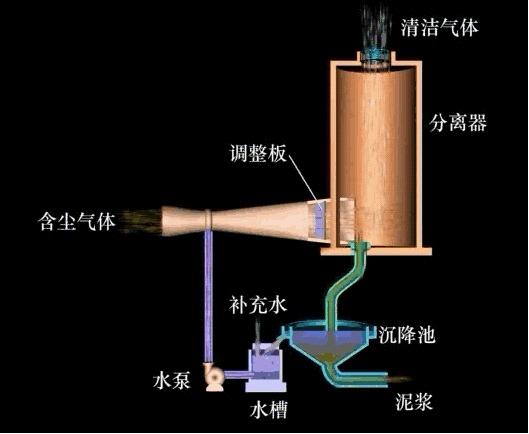

6、文丘里湿式除尘器
