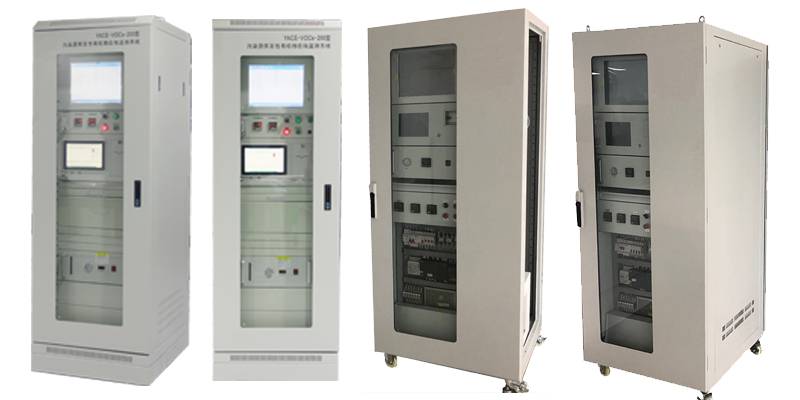

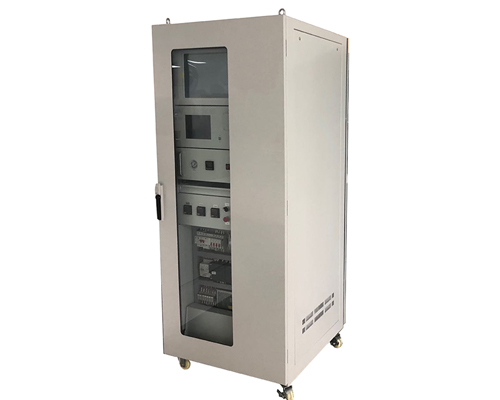

VOCs在线监测系统设备

VOCs在线监测系统设备

一、系统概述

VOCs在线监测系统安装固定污染源 VOCs 连续监测系统，并可以连续监测总烃、甲烷、非甲烷总烃浓度及苯系物或其他工艺固定污染源指标、固定污染源流速、压力、温度、湿度及含氧量等多项相关参数及统计排放率、排放总量等，并能对测量到的数据进行有效管理。

监测数据多维度分析，为环境污染防控提供决策支持:系统提供丰富的数据统计分析功能，数据对比、报表统计等，增强环境突发事件的快速反应和处置能力。

监测与监管联动，提升管理能力:支持移动微信客户端功能，数据超标自动短息或者微信客户端报警推送，方便监管人员随时掌握大气污染情况，及时处理污染事件。

二、系统组成

(1)采样单元

主要包含采样探头和高温伴热管线。采样探头具有过滤模块，可预先对烟气中的粉尘进行过滤。同时采样探头和采样管线均具有高温加热功能，可有效防止烟气中的高沸点成分及水分冷凝，造成组分损失及管路堵塞。

(2)预处理单元

主要包含多级精密过滤模块及流量校准控制模块等，进一步去除气体中的粉尘颗粒物，同时调节和控制气体流量和稳定性，保证后续检测单元检测分析的准确性。

(3)监测单元

采用国际公认的VOCs 检测标准方法气相色谱/火焰离子化检测法（GC+FID)，具有高精准度，高灵敏度和高稳定性的特点，运行稳定可靠，维护简便，适合复杂苛刻环境条件的工业废气中挥发性有机物的在线分析和监测。

(4)数据采集传输单元

数据采集传输采用环保数采仪通过数字通道、模拟通道、开关量通道将VOCs在线监控系统的测试数据及运行状态等信息进行存储，并通过系统自带的4G无线网络模块将数据信息通过4G网络上传到VOCs在线数据监测平台上，监测平台已可以通过4G网络将控制命令传输到数据采集传输仪中，数据采集传输仪根据接收到的控制命令对VOCs在线监控系统的运行进行控制。

三、应用领域

VOCs有机污染物在线监控系统在化工厂，药厂、石化、印刷、喷涂等企业的高污染区域进行多点部署后，可以构成VOCs有机废气排放监控网络，通过监控平台对整个污染源区的VOCs排放状况进行24小时不间断监测，协助环保部门实时了解所辖区域的污染情况，并制定相应改善措施。

四、系统功能

1、实时数据入库系统

实时数据入库系统主要实现园区企业内所有VOCs监测点产生的测量数据实时存到监测平台数据存储中心，可以对接不同类型的监测因子。

2、数据存储系统

原始监测数据，将全部存储在监测平台分布式文件系统，用于存储海量的非结构化数据。为了满足和适应数据量、数据特征和查询处理的不同需求，部分存储于关系型数据库中。

3、实时预警系统

对监测指标设置对应的阀值，超过该值超过一分钟立马通过邮件，App推送，或者短信等形式通知行政执法人员，给管理部门迅速出动，及时阻止破坏环境保护的行为。

4、数据查询分析应用系统

VOCs数据查询分析应用提供包括实时监控数据分析、总量核算、源解析及源强计算、区域排放监测与预警、污染源扩散预测及分析等，同时可查看历史记录和分析数据等功能。VOCs历史数据查询处理时，由于数据量巨大，需要调度使用云计算技术管理多台服务器节点进行并行处理。

5、数据管理

查看系统内超标数据，并配置短信设置，可进行超标预警等，提高工作效率。

五、系统优势

VOCs环保设备在线监测系统除满足环境安全监控要求外，还具备预警预报功能，形成完整的监测、监控、预警、预报体系，以信息化推动环保业务管理的现代化，全面提升环境安全监测能力以及对突发事故的应急处理能力。工业废气无(有)组织排放监测预警系统利用的工业传感器网络技术、自动控制、无线通讯、地理信息系统( GIS)、数据库及网络工程、计算机应用等技术，对化工园区危废气体情况进行实时监控。实现环境安全监测信息从采集、传输、分析、处理，到输出、共享等全过程的数字化管理。
